shovelin yläkerran öljynkierto?

[noonse]

Öljy tulee lohkosta taemmalle rockerboxille ja taemmasta etummaiseen. Kysymys kuuluu, mikä kannattaa laittaa etummaisen rockerin öljyreikään joka on samassa kohdassa kuin taemman öljyntulo?
Onko siinä alunperin tulppa vai toinen öljyn tulo?

Tämän se teettää kun alkaa tyhjästä tekemään...

[Pertti]

Umpitulppa.
Mahtaiskohan olla rokkerikopat peräti vaihtokelpoiset, siis samat porauksei ja kierteet molemmissa.

[smuige]

Öjynkierron rockerboxwihin voi tehdä myös kuvan mukaisesti.

Sama kummasta päästä öljy tulee sisälle.
Se menee keinuvipuakseleille ja sieltä venan ja tönärin päähän.
Lopuksi öljy valuu tönäreiden suojakoteloa pitkin alas.

Alunperinhän öljy menee sisään takimmaiseen rockerboxiin alhaalta ja jatkaa matkaansa etummaiseen rockerboxiin niiden välissä olevan putken kautta.

[smuige]

Ja tässä vielä Motopediasta/Service Manualista napattu kuva öljynkierrosta.


sama isompana <<click

[smuige]

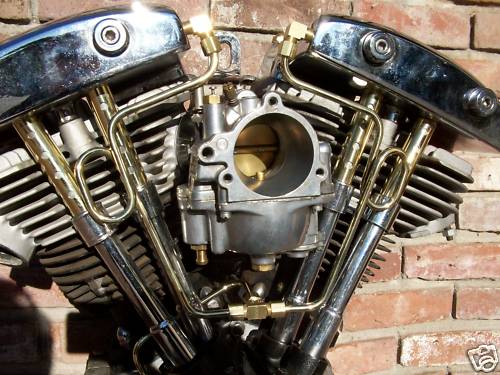

Tässäpä vielä yksi eri tapa laittaa öljylinjat noihin rockerboxeihin.



Silloin pitää tulpata muut aukot.
Noita venakoppia on muutenkin nuokattu hieman
